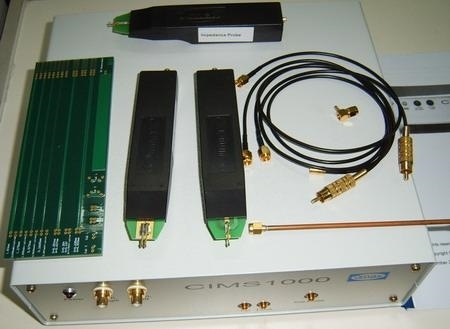

在现代高速数字电路和高频模拟电路中，印制电路板的特征阻抗是决定信号质量的关键参数。阻抗控制不当会导致信号反射、失真和时序错误，使整个系统性能恶化甚至失效。电路板阻抗测试仪正是用于精确测量PCB走线特征阻抗的专用设备。规范、准确地使用该仪器，是确保产品质量的核心环节。其使用方法可系统性地分为测试前准备、仪器校准、测试执行与数据分析三个核心阶段。


　　第一阶段：周密细致的测试前准备

　　充分的准备是获得准确测量结果的基石。

　　1.理解测试要求：明确待测线缆或PCB走线的目标阻抗值及允许的公差范围。

　　2.制作阻抗测试条：通常不建议直接在成品板上测量。应在生产板边额外设计专用的阻抗测试条，其线宽、线距、介质厚度等参数与板内关键信号线一致。测试条两端应设计便于连接的测试点。

　　3.设备与环境检查：确认阻抗测试仪、校准套件、高频电缆状态良好。测试环境应远离强电磁干扰，保持稳定。

　　第二阶段：至关重要的仪器校准

　　校准是阻抗测试中最关键的一步，其目的是消除测试系统本身的误差，确保测量基准的准确性。

　　1.选择校准套件：使用与仪器和电缆接口匹配的高精度校准套件。

　　2.执行标准校准步骤：遵循仪器的校准向导，依次进行：

　　①开路校准：将电缆末端开路，让仪器记录开路状态下的阻抗响应。

　　②短路校准：在电缆末端连接短路器，让仪器记录短路状态下的阻抗响应。

　　③负载校准：在电缆末端连接一个精确的50Ω负载（标准值），这是建立准确阻抗基准的核心步骤。

　　3.验证校准：校准完成后，重新连接50Ω负载，仪器应显示非常接近50Ω的稳定读数，这表明校准成功。

　　第三阶段：规范测试与精准数据分析

　　此阶段是获取最终阻抗值的过程。

　　1.正确连接：使用校准过的电缆，将仪器端口与阻抗测试条上的测试点牢固连接。确保连接稳定，避免引入额外的阻抗不连续性。

　　2.设置测试参数：

　　①阻抗域值：设定阻抗显示的范围。

　　②时基/距离范围：根据测试条的长度设置合适的时基或测量距离范围。

　　③光标功能：这是分析的关键。在仪器显示的阻抗-距离（或时间）曲线上，使用两个测量光标。

　　3.执行测量与读数：

　　①第一个光标应放置在由连接器引起的阻抗突变区域之后、待测走线阻抗稳定的起始位置。

　　②第二个光标应放置在线路末端反射之前的位置。

　　③仪器会自动计算并显示两个光标之间走线的平均特征阻抗值。此值即为测量结果。应观察整段走线的阻抗曲线是否平坦，波动是否在公差范围内。

　　结果解读与记录：

　　1.合格判定：若测得的平均阻抗值在目标阻抗的公差带内，且曲线平滑，则判定为合格。

　　2.问题诊断：若阻抗值偏离或曲线出现剧烈波动（毛刺），可能意味着走线存在几何缺陷，需反馈给PCB制造端进行工艺改进。

　　3.记录报告：详细记录测试条件、校准日期、测量值及波形图，形成可追溯的报告。

　　综上所述，熟练掌握电路板阻抗测试仪的使用方法，不仅是一套操作流程，更是一种严谨的质量控制理念。通过规范的校准与测量，它能有效揭示PCB制造的细微瑕疵，从物理层面保障高速信号的完整性，是高级电子设备成功研发与制造的重要保障。
